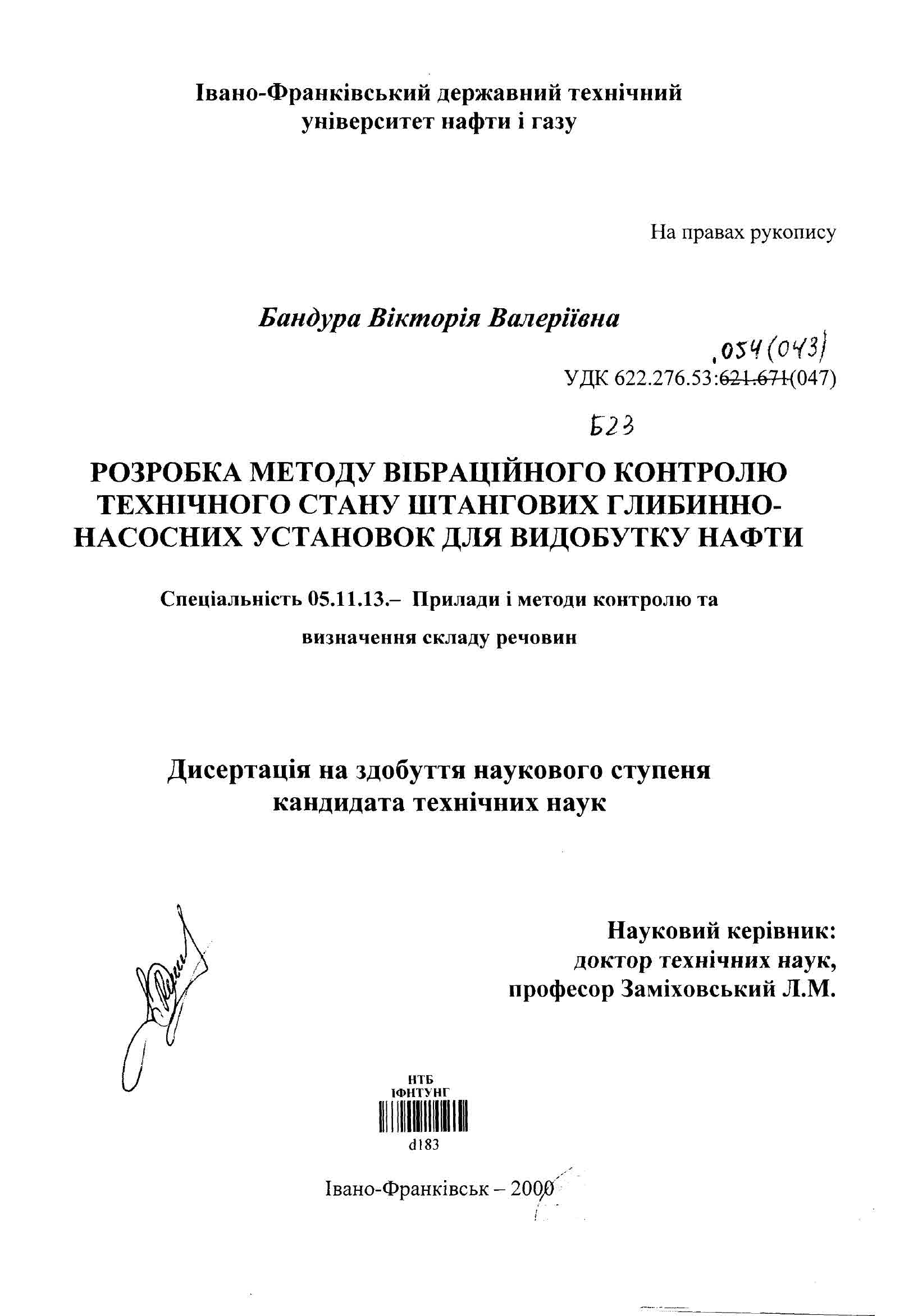

Бандура, Вікторія Валеріївна
Розробка методу вібраційного контролю технічного стану штангових глибинно-насосних установок видобутку нафти : дис. ... канд. техн. наук : спец. 05.11.13 "Прилади і методи контролю та визначення складу речовин" : Дата захисту 31.10.00 / В. В. Бандура. - Івано-Франківськ, 2000. - 207 с. - 152-161.
Метою роботи є дослідження і розробка методу вібраційного контролю технічного стану штангових глибинно-насосних установок в процесі експлуатації.
Задачі досліджень:
1. Проаналізувати основні види відмов ШГНУ, закономірності їх виникнення з врахуванням впливових факторів, зокрема вібрації та сучасні тенденції діагностування ШГНУ.
2. Створити діагностичні моделі ШГНУ. Дослідити закономірності зміни коливних процесів в колоні насосно-компресорних штанг, обумовлених зміною технічного стану ШГНУ.
3. Розробити методичне, технічне та програмне забезпечення експериментальних досліджень вібраційного стану ШГНУ в процесі експлуатації.
4. Розробити метод вібраційного контролю технічного стану ШГНУ та провести його промислову апробацію.
Наукова новизна отриманих результатів полягає у розвитку нового напрямку -методів вібраційного контролю технічного стану ШГНУ і визначається наступними основними положеннями:
- вперше створена логічна діагностична модель ШГНУ, яка дозволяє прослідкувати напрямок розвитку дефектів, класифікувати та визначити зв'язок з іншими дефектами;
- створена математична діагностична модель, яка дозволяє описати коливання ШГНУ з урахуванням реальних умов експлуатації, з метою врахування особливого характеру тертя використано опис процесу коливання на основі рівняння Ван-дер-Поля, оцінено напружений стан колони, характер його зміни, параметри вібрацій;
- вперше проведено дослідження статистичних характеристик коливального процесу в ШК і встановлено, що він відноситься до нестаціонарно-періодичних процесів;
- вперше виділені і досліджені інформативні ділянки коливного процесу в ШК за період качань, зміна амплітудних складових спектру яких, обумовлена розвитком деградаційних процесів ШГНУ;
- виявлена і досліджена діагностична ознака технічного стану ШГНУ -
відношення логарифмічного декремента затухання АКФ на інтервалах зняття та сприйняття навантаження ШК, визначені умови і проведена оцінка степені її роботоздатності з врахуванням похибки вимірювання.
ЗМІСТ
ВСТУП
РОЗДІЛ 1
АНАЛІЗ РЕЗУЛЬТАТІВ ДОСЛІДЖЕНЬ ТЕХНІЧНОГО СТАНУ ШГНУ
1.1. Умови виникнення і розвитку дефектів ШГНУ
1.2. Аналіз відмов, що обумовлюють надійність ШГНУ
1.3. Сучасний стан методів і засобів діагностування ШГНУ
1.4 Обгрунтування і вибір напрямку дослідження
РОЗДІЛ 2 РОЗРОБКА ДІАГНОСТИЧНИХ МОДЕЛЕЙ ШГНУ
2.1. Особливості об'єкту вібродіагностування і вимоги до його опису
2.2. Логічна діагностична модель вставного насоса ШГНУ
2.3. Математична діагностична модель ШГНУ
Висновки до розділу
РОЗДІЛ 3 РОЗРОБКА МЕТОДИЧНОГО, ТЕХНІЧНОГО ТА ПРОГРАМНОГО ЗАБЕЗПЕЧЕННЯ ЕКСПЕРИМЕНТАЛЬНИХ ДОСЛІДЖЕНЬ
3.1. Методика проведення експериментальних досліджень вібраційного стану ШГНУ в промислових умовах
3.2. Розробка технічного забезпечення експериментальних досліджень
3.3. Розробка програмного забезпечення експериментальних досліджень
Висновки до розділу
РОЗДІЛ 4 РОЗРОБКА МЕТОДУ ВІБРАЦІЙНОГО КОНТРОЛЮ ТЕХНІЧНОГО СТАНУ ШГНУ
4.1. Дослідження статистичних характеристик коливного процесу в штанговій колоні
4.2. Експериментальні дослідження вібраційного стану ШГНУ
4.3. Виділення інформативних ділянок для аналізу вібраційного процесу в штанговій колоні
4.4. Моделювання вібраційних процесів в штанговій колоні
4.5. Вибір діагностичної ознаки і розробка алгоритму контролю технічного стану ШГНУ
4.6 Визначення умов роботоздатності ШГНУ і оцінювання степені її роботоздатності з врахуванням похибки вимірювання
4.7 Оцінка достовірності діагностування
Висновки до розділу
ОСНОВНІ ВИСНОВКИ І РЕКОМЕНДАЦІЇ
СПИСОК ВИКОРИСТАНИХ ДЖЕРЕЛ
ДОДАТКИ
